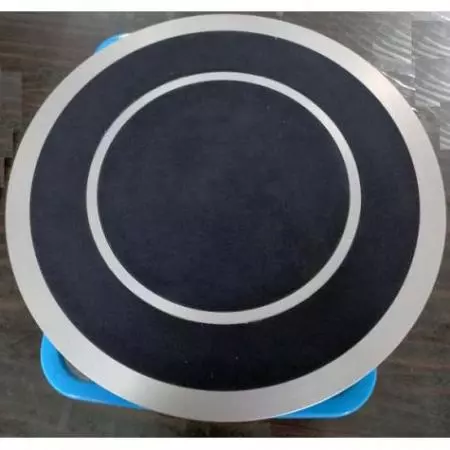

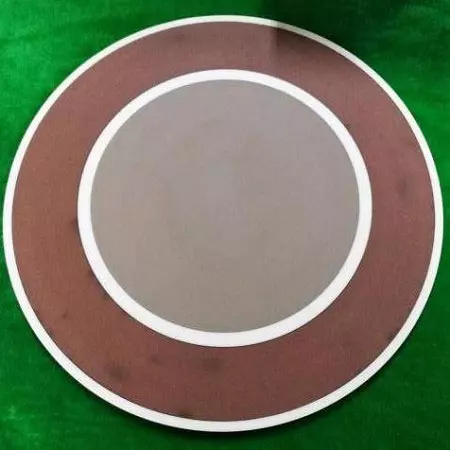

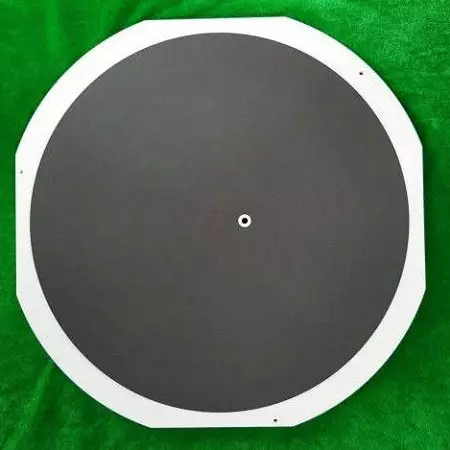

Chi tiết gốm xốp cho chuck chân không

Ưu điểm nổi bật của gốm xốp dùng cho chuck chân không

• Hút đều, không biến dạng wafer:
  Cấu trúc xốp với lỗ rỗng phân bố đồng đều giúp tạo ra lực hút nhẹ nhưng chắc chắn, giữ wafer ổn định mà không làm cong hoặc vỡ.

• Độ phẳng và độ cứng vượt trội:
  Gốm kỹ thuật có thể đạt độ phẳng dưới 1 micromet, chịu được lực nén cao – rất lý tưởng cho các bước xử lý như dicing, grinding.

• Chịu nhiệt và kháng hóa chất:
  Vật liệu như alumina hoặc silicon carbide cho phép chuck hoạt động trong môi trường plasma, nhiệt độ cao, hóa chất mạnh mà không bị mài mòn.

• Không nhiễm bẩn, không sinh bụi:
  Bề mặt gốm sạch, không gây tĩnh điện, không sinh ra hạt bụi siêu mịn – cực kỳ phù hợp với các dây chuyền sản xuất sạch.

Ứng dụng thực tế

Lợi ích khi ứng dụng trong sản xuất bán dẫn

• Tăng độ chính xác và năng suất:
  Giảm lỗi sản xuất, giảm tỷ lệ hư hỏng, nâng cao hiệu quả dây chuyền.

• Tiết kiệm chi phí bảo trì:
  Độ bền cao, ít cần thay thế – tối ưu thời gian hoạt động liên tục.

• Đáp ứng công nghệ chip hiện đại:
  Hoạt động tốt trong các hệ thống sản xuất sub-5 nm, EUV, môi trường tự động hóa cao.

• Tùy chỉnh theo nhu cầu:
  Có thể thiết kế theo nhiều kích thước, hình dáng, bề mặt đặc biệt như gốm đen chống phản xạ.

Kết luận

Dù chỉ là một chi tiết nhỏ, chuck chân không bằng gốm xốp lại đóng vai trò vô cùng quan trọng trong việc đảm bảo wafer được xử lý chính xác và sạch sẽ trong suốt quy trình sản xuất chip. Đây là lựa chọn chiến lược cho mọi dây chuyền bán dẫn hiện đại.
