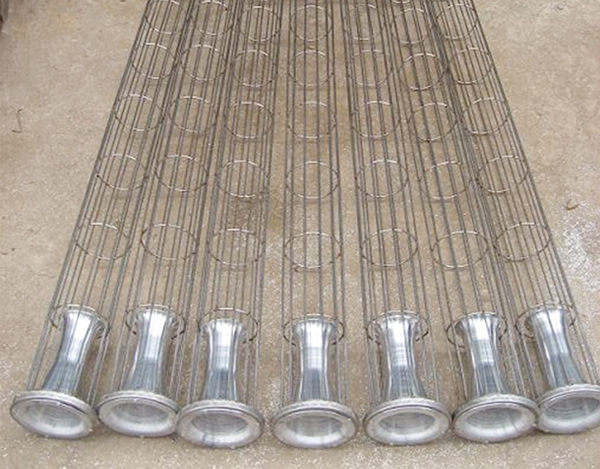

Cấu tạo khung túi lọc bụi
-
Chất liệu: Thép mạ kẽm, inox, hoặc thép sơn tĩnh điện – chống rỉ sét, ăn mòn.
-
Kết cấu khung: Gồm nhiều vòng thép được hàn nối bằng các thanh chịu lực dọc (số lượng từ 6–20 thanh tuỳ kích thước).
-
Đầu khung: Có thể là đầu tròn, đầu loe, đầu phẳng hoặc gắn venturi tăng hiệu suất thu bụi.
-
Kích thước: Được sản xuất theo yêu cầu – phù hợp với chiều dài, đường kính túi lọc.
-
Loại khung: Khung đơn, khung đa đoạn, khung có venturi, khung tháo lắp nhanh,…
🔹 Ưu điểm nổi bật
-
Giữ form túi ổn định, ngăn chặn hiện tượng xẹp, gãy túi trong quá trình lọc.
-
Tăng hiệu quả hút bụi, đặc biệt khi kết hợp với venturi hoặc buồng xung khí.
-
Chịu được áp lực cao, phù hợp với các hệ thống hút bụi trung tâm quy mô lớn.
-
Dễ tháo lắp và thay thế, tiết kiệm thời gian bảo trì hệ thống.
-
Tùy chỉnh đa dạng về hình dạng, kích thước, vật liệu theo yêu cầu kỹ thuật.
🔹 Kích thước và thông số tham khảo
| Thông số kỹ thuật | Dải thông dụng |
|---|---|
| Đường kính khung | Ø100 – Ø200 mm |
| Chiều dài khung | 1000 – 6000 mm |
| Số vòng thép ngang | 8 – 24 vòng |
| Khoảng cách vòng | 150 – 200 mm |
| Loại vật liệu khung | Thép mạ kẽm, inox 304, thép sơn |
🔹 Ứng dụng
-
Nhà máy xi măng, gạch ngói – hệ thống lọc bụi túi vải chịu nhiệt.
-
Nhà máy gỗ, MDF, dệt may – hệ thống hút bụi trung tâm.
-
Nhà máy chế biến thực phẩm, hóa chất, phân bón – lọc bụi mịn, bụi khô.
-
Trạm trộn bê tông, silo chứa nguyên liệu – lọc bụi khí nén.
🔹 Một số lưu ý khi lựa chọn
-
Phải phù hợp kích thước túi lọc để tránh rách hoặc gãy túi trong quá trình vận hành.
-
Chọn vật liệu khung phù hợp với môi trường: nhiệt độ cao, ẩm, hóa chất,…
-
Kiểm tra độ chắc chắn của mối hàn và độ trơn nhẵn để tránh làm rách túi lọc.
-
Khung có thể thiết kế thêm venturi để tăng hiệu quả dòng khí nén xung rũ bụi.
✅ Kết luận
Khung túi lọc bụi là một bộ phận không thể thiếu trong hệ thống lọc bụi công nghiệp. Việc lựa chọn đúng loại khung phù hợp với túi lọc, hệ thống và môi trường làm việc sẽ giúp nâng cao hiệu quả lọc bụi, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì. Với thiết kế linh hoạt, sản phẩm có thể gia công theo yêu cầu, đáp ứng đa dạng các ngành nghề sản xuất khác nhau.
