🔬 Thành phần hóa học tiêu chuẩn (%)
-
Carbon (C): 0.32 – 0.40
-
Silicon (Si): 0.15 – 0.35
-
Mangan (Mn): 0.60 – 0.90
-
Crom (Cr): 0.80 – 1.10
-
Molypden (Mo): 0.15 – 0.30
-
Phốt pho (P) và Lưu huỳnh (S): ≤ 0.030
⚙️ Tính chất cơ lý (sau xử lý nhiệt)
-
Giới hạn chảy: ≥ 835 MPa
-
Độ bền kéo: ≥ 980 MPa
-
Độ giãn dài: ≥ 12%
-
Độ co tiết diện: ≥ 45%
-
Độ cứng (HBW): ~229 – 280 (có thể đạt HRC 28 – 36 tùy theo quá trình tôi – ram)
-
Khả năng chịu va đập tốt, làm việc ổn định trong môi trường nhiệt độ cao
🔥 Xử lý nhiệt điển hình
-
Tôi: 850 – 880°C, làm nguội bằng dầu hoặc nước
-
Ram: 500 – 650°C để đạt độ cứng và độ dẻo cần thiết
-
Có thể gia công ở trạng thái +QT (tôi – ram sẵn) để giảm thời gian xử lý
🛠️ Ứng dụng phổ biến
-
Trục khuỷu, trục truyền động, bánh răng, bulong cường độ cao
-
Các chi tiết máy yêu cầu độ bền cơ học cao và làm việc liên tục
-
Thiết bị trong ngành ô tô, dầu khí, cơ khí chế tạo và hàng hải
✅ Ưu điểm nổi bật
-
Độ bền cao, khả năng chống mỏi và va đập rất tốt
-
Dễ dàng xử lý nhiệt, có thể kiểm soát độ cứng – dẻo theo yêu cầu
-
Ổn định kích thước và tính chất sau nhiệt luyện
-
Thích hợp cho sản phẩm yêu cầu dung sai chính xác

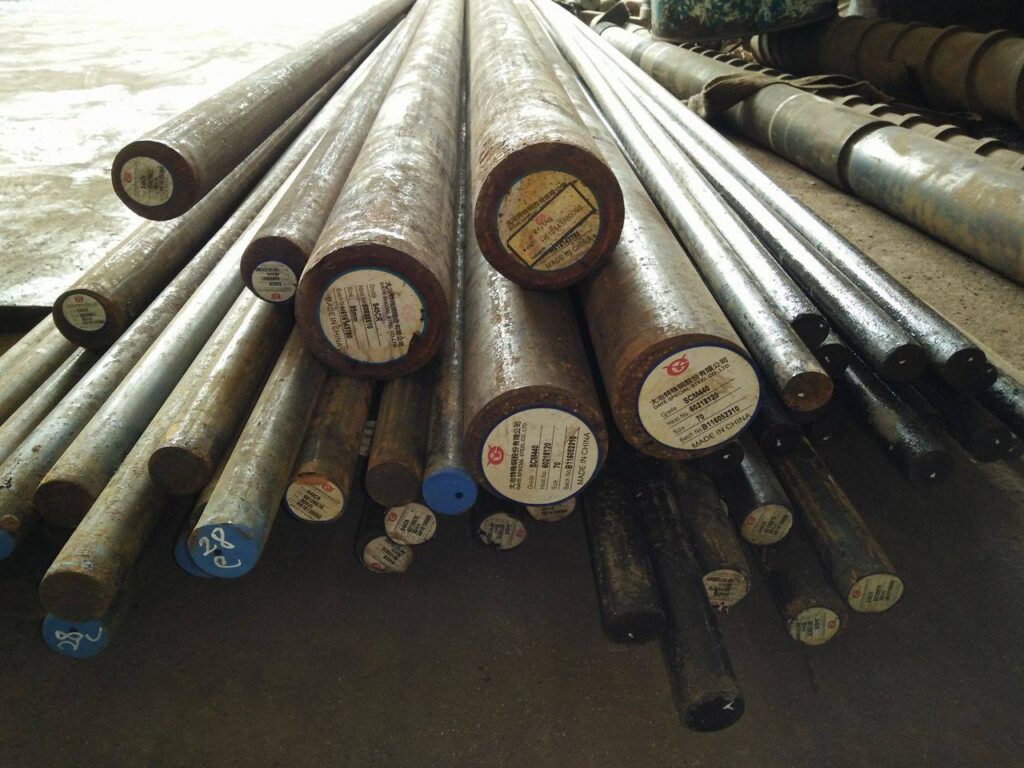

📦 Quy cách cung cấp
-
Dạng: thanh tròn đặc cán nóng hoặc rèn
-
Đường kính: từ Ø16 đến Ø500 mm
-
Tình trạng: đen thô, tiện xám hoặc tôi – ram sẵn (QT)
Các sản phẩm khác tại HAQ Tech >>> click xem ngay !
Mọi chi tiết xin liên hệ:
-
Công ty Cổ phần HAQ
Địa chỉ: Số 146, Lê Quang Đạo, Phú Đô, Nam Từ Liêm, Hà Nội -
Hotline tư vấn: 0966 525 429
-
Email yêu cầu báo giá / kỹ thuật: sales01@haq.vn
